Введение
Кровельные сэндвич-панели — современное решение для крыш быстровозводимых зданий. Они подходят для промышленных и коммерческих объектов. В отличие от традиционных систем, такие панели объединяют сразу три функции. Во-первых, это несущая способность. Во-вторых, теплоизоляция. В-третьих, защита от влаги.
Благодаря этому сроки строительства сокращаются в разы. Кроме того, снижаются трудозатраты. При этом качество покрытия остается на высоком уровне.
Однако выбор панелей требует комплексного подхода. Необходимо учитывать климат региона и особенности здания. Также важны требования к теплоизоляции и бюджет. В этой статье мы рассмотрим критерии подбора. Кроме того, разберем типы замков и технологию монтажа.
Конструктивные особенности кровельных панелей
Чем кровельные панели отличаются от стеновых
Кровельные панели имеют ряд отличий от стеновых. Прежде всего, это касается внешней облицовки. Она выполнена из профилированного стального листа. При этом высота гофры увеличена. Такое решение обеспечивает эффективный отвод воды.
Кроме того, повышается несущая способность листа. Типичная высота профиля — от 40 до 100 мм. Конкретное значение зависит от расчетных нагрузок. Также влияет длина пролета между прогонами.
Внутренняя облицовка и наполнитель
Внутренняя сторона панели может быть плоской. Иногда применяется небольшое профилирование. Выбор наполнителя зависит от двух факторов. Первый — требования к теплоизоляции. Второй — нормы пожаробезопасности.
О характеристиках различных утеплителей читайте в нашем обзоре. Там подробно описаны плюсы и минусы каждого типа.
Типы замковых соединений
Замок — критически важный элемент кровельной панели. Именно он определяет герметичность всей системы. На рынке представлено несколько типов соединений. Рассмотрим их особенности.
Z-образный замок (Z-Lock) — оптимальный выбор
Z-Lock — наиболее распространённое и проверенное решение. Этот замок сочетает надёжность, простоту монтажа и доступную цену. Именно поэтому его выбирают для большинства объектов.
Конструкция обеспечивает надёжную механическую фиксацию панелей. При этом соединение полностью герметично. Для этого используются бутилкаучуковые ленты или герметики.
Z-Lock универсален. Он подходит для кровель с уклоном от 7 градусов. Это охватывает абсолютное большинство проектов. Кроме того, монтаж интуитивно понятен. Поэтому снижается риск ошибок на стройплощадке.
Ещё одно преимущество — ремонтопригодность. При необходимости отдельные панели легко заменить. Это важно для долгосрочной эксплуатации объекта.
Другие типы замков
На рынке также встречаются секретные замки и лабиринтные соединения. Они позиционируются для специфических задач. Например, для кровель с минимальным уклоном от 3 градусов.
Однако такие решения имеют свои особенности. Во-первых, более высокая стоимость. Во-вторых, сложность монтажа и ремонта. В-третьих, ограниченная доступность на рынке.
На практике грамотно смонтированный Z-Lock обеспечивает такую же герметичность. Поэтому для стандартных проектов он остаётся лучшим выбором.
Структура кровельной сэндвич-панели
Профилированные листы
Сердечник уплотнителя
Клей
Вкладка
Замковое соединение
Критерии выбора толщины панелей
Теплотехнический расчет
Толщина панелей определяется расчетом. При этом учитывается климатическая зона объекта. Для большинства регионов Украины есть типовые рекомендации.
Панели с минеральной ватой: минимум 100-120 мм. Панели с PIR-утеплителем: 80-100 мм. Разница объясняется теплопроводностью материалов. PIR имеет более низкий коэффициент.
Для производственных зданий с повышенными внутренними тепловыделениями толщина может быть уменьшена, тогда как для холодильных складов требуются панели толщиной от 150 до 250 мм в зависимости от температурного режима хранения.
Несущая способность и экономика
Важно учитывать не только теплоизоляцию. Толщина влияет на несущую способность. Чем толще панель, тем она жестче. Следовательно, можно увеличить расстояние между прогонами.
Это компенсирует затраты на более толстый материал. В итоге достигается экономия на несущих конструкциях.
Особые случаи
Для производственных зданий с тепловыделениями толщина может быть меньше. Напротив, холодильные склады требуют панелей 150-250 мм. Конкретное значение зависит от температурного режима хранения.
Подготовка к монтажу
Проверка несущих конструкций
Качественный монтаж начинается с подготовки. Прежде всего, проверяются прогоны. Они должны соответствовать проекту. Важны допуски по горизонтальности.
Отклонение верхней полки прогона — не более 1,5 мм на метр. Это критически важный параметр. Несоблюдение приведет к проблемам при укладке.
Комплектация доборных элементов
Перед началом работ проверьте комплектность. Понадобятся коньковые накладки и торцевые планки. Также нужны нащельники, герметики и крепеж.
Отсутствие любого элемента остановит работу. Кроме того, нарушится технология монтажа. Поэтому проверка обязательна.

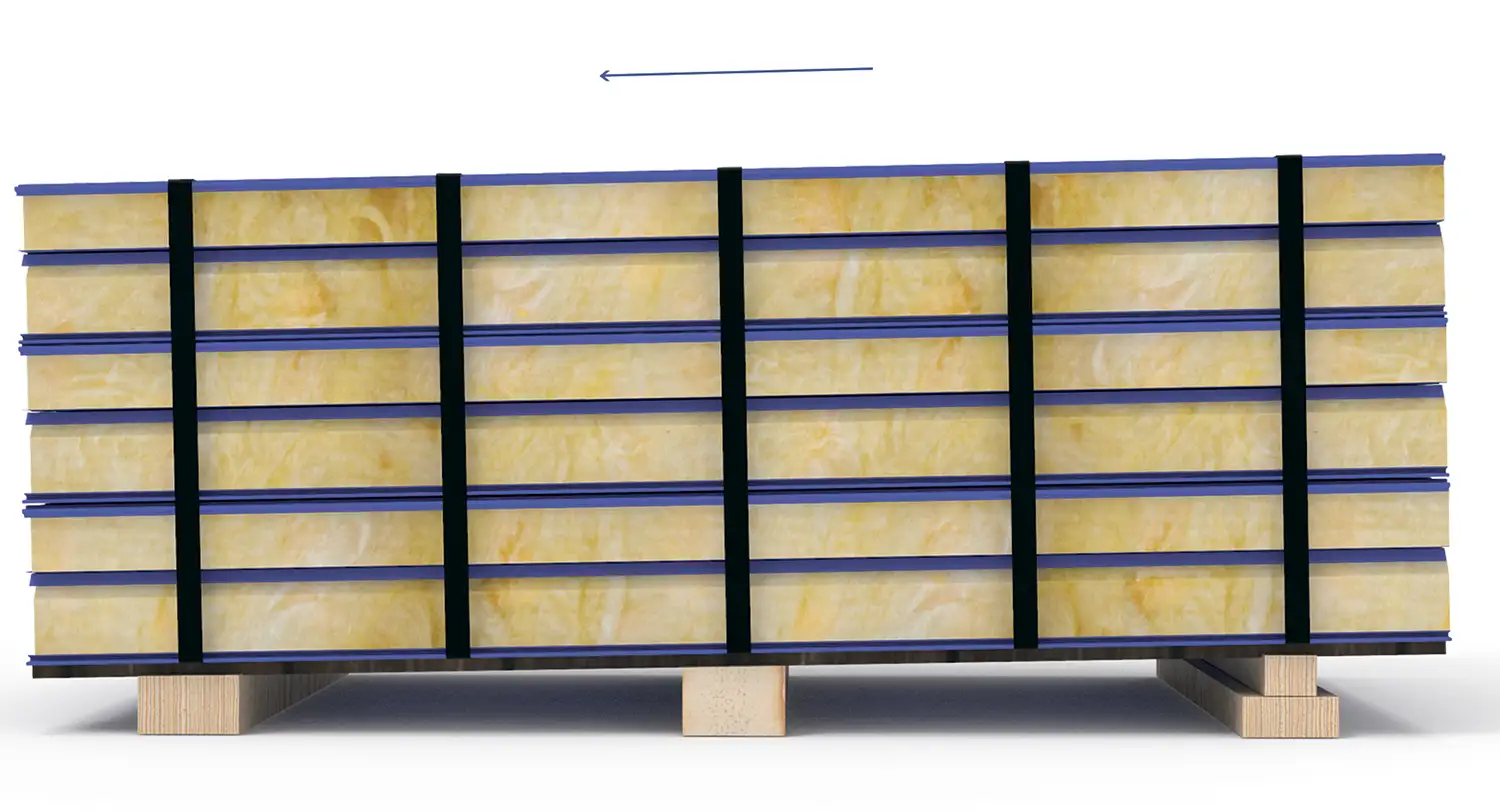

Хранение панелей
Панели хранятся в заводской упаковке. Площадка должна быть ровной с уклоном для стока воды. Распаковывайте материал непосредственно перед монтажом. Иначе возможно повреждение покрытия или деформация кромок.
Технология монтажа кровельных панелей
Начало укладки
Монтаж начинается от карнизного свеса. Затем продвигайтесь к коньку. Первую панель устанавливайте особенно тщательно. Она задает направление всего ряда.
Свес за линию карниза — обычно 50-100 мм. Это обеспечит сток воды в желоб.
Крепление к прогонам
Для крепления используются самонарезающие винты. Обязательна уплотнительная шайба из EPDM-резины. Количество точек крепления определяется расчетом. Обычно это 2-3 точки на каждый прогон.
Контролируйте момент затяжки. Шайба должна быть слегка деформирована. Однако не пережимайте её. Это важно для герметичности.
Стыковка панелей
Продольные стыки уплотняются бутилкаучуковой лентой. Также подходит герметик. Закладывайте его в паз замка перед стыковкой.
Каждую последующую панель задвигайте в замок предыдущей. Используйте легкие удары через деревянную прокладку. Продолжайте до полного защелкивания.
При монтаже соблюдайте общие правила работы с панелями. Они подробно описаны в соответствующем разделе нашего блога.
Устройство конька и примыканий
Коньковый узел
Конек — наиболее ответственный элемент кровли. Между торцами панелей оставляется зазор 20-30 мм. Затем он заполняется монтажной пеной. После этого устанавливается коньковая накладка.
Под накладку укладывается уплотнительная лента. Она должна повторять профиль панели. Крепление выполняется заклепками или саморезами. Шаг — 300-400 мм.
Стыки секций накладки герметизируются. Нахлест — не менее 100 мм. Это обеспечит надежную защиту от протечек.
Примыкания к вертикальным конструкциям
К парапетам, стенам и шахтам панели примыкают особым образом. Применяются специальные фасонные элементы. Также используются герметизирующие материалы.
Важно обеспечить направление стока воды от примыкания. Кроме того, предусмотрите компенсацию температурных деформаций.
Требования к уклону кровли
Минимальные значения
Уклон зависит от типа замка и длины ската. Для стандартного Z-замка минимум — 7 градусов. Это при длине ската до 10 метров. При большей длине уклон увеличивают.
Панели с секретным замком допускают уклон от 3-5 градусов. Однако требуется особое внимание к герметизации. Также нужны меры защиты от застоя воды.
Максимальные значения
При уклоне свыше 15 градусов возникают другие задачи. Панели нужно закреплять от сползания. Особенно это важно в регионах со снеговыми нагрузками. Поэтому проектирование требует тщательных расчетов.
Типичные ошибки при монтаже
Неправильная последовательность укладки
Частая ошибка — монтаж навстречу ветру. В результате осадки задуваются в стыки. Герметичность кровли снижается. Поэтому всегда учитывайте преобладающее направление ветра.
Проблемы с затяжкой крепежа
Чрезмерная затяжка вредит конструкции. Пережатая шайба теряет эластичность. Следовательно, герметичность нарушается. Недостаточная затяжка тоже опасна. Она создает условия для вибрации и ослабления соединения.
Отсутствие герметизации
Некоторые монтажники пренебрегают герметизацией стыков. Это грубая ошибка. В результате образуются мостики холода. Кроме того, влага конденсируется в утеплителе. Со временем это вызывает коррозию и снижение теплоизоляции.
Заключение
Кровельные сэндвич-панели — эффективное решение для промышленных и коммерческих объектов. Они позволяют быстро возвести теплую и надежную крышу. Однако важен правильный выбор материала.
Учитывайте климат, тип замка и требуемую толщину. Тогда конструкция прослужит долго. При этом эксплуатационные расходы будут минимальными.
Не менее важна технология монтажа. Соблюдайте последовательность работ и правила крепления. Уделяйте внимание герметизации. При возникновении вопросов обращайтесь к специалистам. Они помогут подобрать оптимальное решение для вашего объекта.
